蔡司三坐標隱藏秘籍，原來“一機”真的可以“多用”發布日期：2023-08-14 15:59:23
在三坐標測量機的長期使用過程中，必然會出現這樣的場景：一臺設備不可能隨時隨地滿足所有測量場景的需求。個時候，如果能夠更換不同類型的探頭，就可以實現“一機多用”，大大提高測量效率，幫助企業實現資源的合理配置
標有MASS系統標志的型號（如下圖所示）支持快速更換探頭，以滿足不同的測量需求。本文提供了一個圖文并茂的過程，供有需要的工程師參考
準備
第一步：

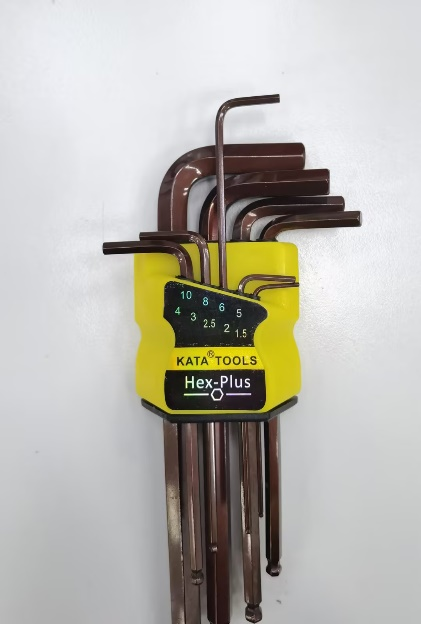

更換前需要的準備工作：拆下探頭安裝在探頭上，6mm六角扳手，一副手套（防塵防滑），一塊無紡布（放置小零件）。原則上，在進行以下操作時請戴手套。
第二步：

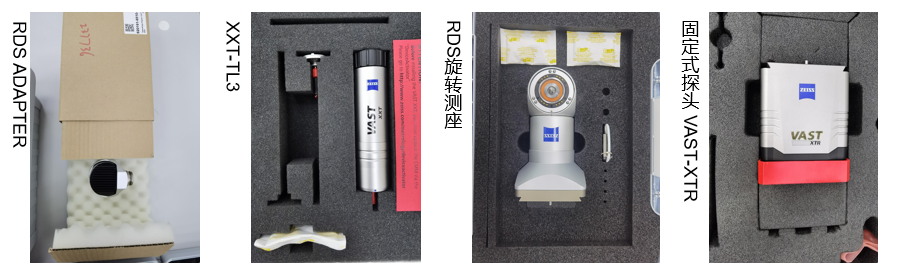

準備探頭：取出放置更換探頭和更換探頭的收納盒（請按圖中位置放置）
第三步：

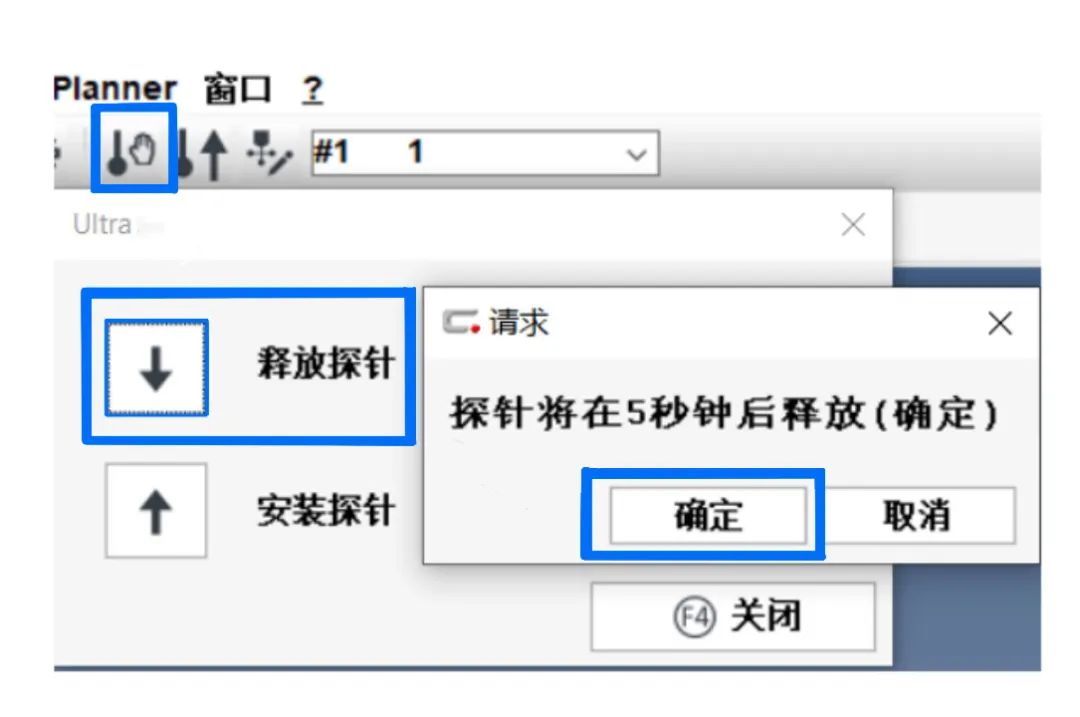

如果機器上當前安裝了RDS-XXT探頭，請按照以下說明操作，否則跳到第四步:首先，在軟件中輸入手動更換探頭，點擊釋放探頭，準備好抓住RDS適配器，點擊確認，抓住探頭處的適配器并按下右側的黑色塑料針
第四步：
成功取出探頭后，轉動黑色旋鈕（藍色箭頭），取出XXT探頭，將分離的適配器和XXT穩定地放置在相應的儲物盒中，以便妥善保管
第五步：
取消當前探頭對應的機器自動連接，關閉軟件
斷開控制箱的驅動連接
用6mm的內六角扳手取下位于Z軸下端右側的鎖緊螺釘，并將取下的部件妥善放置在干凈的工作臺或無紡布上。過程中請注意不要觸碰光柵尺（應包括：燕尾形固定塊、橡膠墊圈、金屬墊片、黑色鎖緊螺釘）
第六步：
這時可將測頭從機床坐標系的—Y方向（即人與機床正面人相對的方向）沿燕尾槽推動滑出（注意不要碰到光柵尺，并牢牢握住測頭）。探頭拆下后，應盡快將其妥善放置在相應的儲物盒中，以減少灰塵污染和磕碰的風險。然后，取出待安裝的測頭，推入燕尾槽內，用鎖緊螺釘?shù)炔考䦟⑿聹y(cè)頭固定。（安裝固定件時要注意零件之間的相對位置關系：橡膠墊片、燕尾形固定塊、金屬墊圈、螺釘）
第七步：
如果安裝RDS-XXT探頭，需要先將XXT和轉接頭鎖緊，如右圖所示，將XXT內圈鍵槽與轉接頭對應位置的鍵對準后再組裝，擰緊黑色旋鈕。然后，按下黑色塑料銷，將適配器上端的鍵槽與RDS支架上的鍵對齊，然后將XXT安裝在RDS支架上
第八步：
此時，重新連接控制箱的驅動程序，打開軟件，進入三坐標測量機連接界面。如果之前已經連接了相應的探頭，并且有相應的機器配置，那么直接選擇相應的配置，點擊“控制”選項卡中的“連接”。否則，需要重新建立一個新的機器配置，然后連接。（如果是新配置，將創建探頭類型對應的主探頭，同時注意修改配置下的參考球的相關參數，然后開始探頭校準）
總結
此時，已經成功地更換了探頭，可以進行測量
在不支持MASS系統的型號中，機器可使用的探頭范圍僅包括出廠時的探頭類型。如果需要使用其他類型的探頭，則需要購買一臺新機器或?qū)υ瓩C(jī)器進行改造，費時費力
MASS系統的引入，不僅節省了購買蔡司三維坐標的客戶在需要使用新的測頭類型時的經濟成本和時間成本，而且提高了客戶的測量效率
同時擴大了整機的性能范圍，進一步提高了產品在市場上的競爭力
本文簡要介紹了MASS系統下接觸式測頭的更換過程。望本文的介紹能提高三坐標設備在測量工作中的使用效率，為用戶創造更高的價值
