蔡司三坐標為什么廣受各行業的青睞？發布日期：2023-05-16 14:30:12

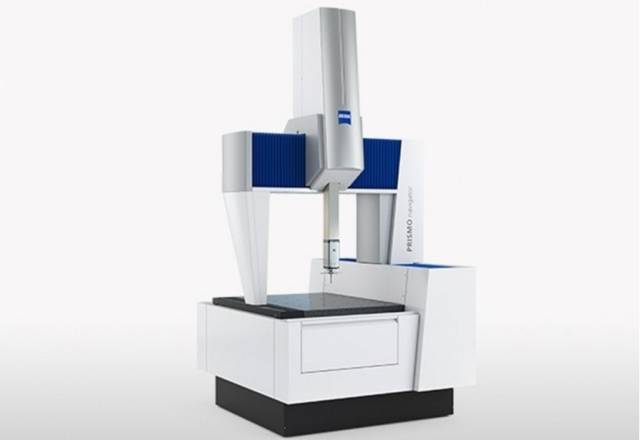

三坐標測量機是一種高效的測量和獲取尺寸數據的工具，它可以替代多種表面測量工具和昂貴的組合量規，將復雜的測量任務所需時間從小時減少到分鐘，大幅提升測量效率。在模具行業、汽車行業、發動機制造等眾多行業中，蔡司三坐標測量機被廣泛應用。著名的三坐標代表廠商有德國的蔡司ZEISS，其在各行業得到了廣泛的應用。
在模具行業中，蔡司三坐標測量機是一種現代化的智能工具，可用于設計開發、檢測、統計分析，更是模具產品無與倫比的質量技術保障的有效工具。如果模具的型芯型腔與導柱導套的匹配出現偏差，可以通過三坐標測量機找出偏差值以便糾正。在模具的型芯型腔輪廓加工成型后，很多鑲件和局部的曲面要通過電極在數控電火花加工機床上加工成形，從而電極加工的質量和非標準的曲面質量成為模具質量的關鍵。因此，用三坐標測量機測量電極的形狀必不可少。
蔡司三坐標測量機可以應用3D數模的輸入，將成品模具與數模上的定位、尺寸、相關的形位公差、曲線、曲面進行測量比較，輸出圖形化報告，直觀清晰的反映模具質量，從而形成完整的模具成品檢測報告。在某些模具使用了一段時間出現磨損要進行修正，但又無原始設計數據(即數模)的情況下，可以用截面法采集點云，用規定格式輸出，探針半徑補償后造型，從而達到完好如初的修復效果。
當一些曲面輪廓既非圓弧，又非拋物線，而是一些不規則的曲面時，可用油泥或石膏手工做出曲面作為底胚。然后用三坐標測量機測出各個截面上的截線、特征線和分型線，用規定格式輸出，探針半徑補償后造型，在造型過程中圓滑曲線，從而設計制造出全新的模具。
測量機是模具工業中最佳的質量保證工具，能夠?yàn)槟＞咧圃炱髽I(yè)提供測量和檢測服務。測量機具有高精度和靈活性，可作為仲裁者處理不同工作方面的問題。除了提供尺寸數據用于過程控制，測量機還可提供入廠產品檢驗、機床校驗、客戶質量認證、量規檢驗、加工試驗以及優化機床設置等附加性能。高度柔性的三坐標測量機可配置在車間環境中，直接參與到模具加工、裝配、試模、修模的各個階段，提供必要的檢測反饋，減少返工次數并縮短模具開發周期，從而最終降低模具的制造成本并將生產納入控制。
測量機具備強大的逆向工程能力，是一個理請求錯誤:429
想的數字化工具。通過不同類型測頭和不同結構形式測量機的組合，能夠快速、精確地獲取工件表面的三維數據和幾何特征，這對于模具的設計、樣品的復制、損壞模具的修復特別有用。此外，測量機還可以配備接觸式和非接觸式掃描測頭，并利用PC-DMIS測量軟件提供的強大的掃描功能，完成具備自由曲面形狀特征的復雜工件CAD模型的復制。無需經過任何轉換，可以被各種CAD軟件直接識別和編程，從而大大提高了模具設計的效率。
在模具制造企業中應用測量機完成設計和檢測任務時，需要密切關注測量基準的選擇、測頭的標定和選擇、測點數及測量位置的規劃、坐標系的建立、環境的影響、局部幾何特征的影響、CNC控制參數等多方面的因素。這些因素都會影響測量結果的精確性和效率。因此，在使用測量機時，需要仔細考慮這些因素，以確保測量結果的準確性和可靠性。
